 BS 5467铠装电力电缆,1900/3300V
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下.
结构
| 导体 |
多股铜导体, 遵循BS 6360/IEC 60228，2类 |
| 绝缘色彩编码 |
XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类1芯: 棕色 |
| |
2芯: 棕色或蓝色 |
| |
3芯: 棕色, 黑色, 灰色 |
| |
4芯: 蓝色, 棕色, 黑色, 灰色 |
| |
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 |
| |
5芯以上: 白色线芯加黑色数字标识 |
| 内衬 |
PVC (聚氯乙烯) |
| 保护层 |
LC (L铅合金 'E')护套 |
| 内护套铠装 |
PVC (聚氯乙烯)单芯: AWA (铝丝铠装) |
| 外护套 |
多芯: SWA (钢丝铠装)PVC(聚氯乙烯),或防鼠防白蚁PVC(可选) |
技术参数
| 额定电压 |
1900/3300V |
| 额定温度 |
0°C to +90°C |
| 弯曲半径 |
12 x 外径 |
| 防火 |
IEC60332第一部分, BS4066第一部分 |
电缆参数

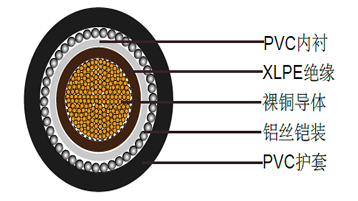

单芯1900/3300 V多股铜导体电缆
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝直径 |
标称护套厚度 |
标称外径 |
标称重量 |
mm2 |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
1x50 |
19/1.78 |
2 |
0.8 |
1.25 |
1.6 |
20.6 |
790 |
1x70 |
19/2.14 |
2 |
0.8 |
1.25 |
1.6 |
22.4 |
1040 |
1x95 |
19/2.52 |
2 |
0.8 |
1.25 |
1.6 |
24.3 |
1330 |
1x120 |
37/2.03 |
2 |
1 |
1.6 |
1.7 |
27.2 |
1680 |
1x150 |
37/2.25 |
2 |
1 |
1.6 |
1.7 |
28.8 |
1970 |
1x185 |
37/2.52 |
2 |
1 |
1.6 |
1.8 |
30.8 |
2370 |
1x240 |
61/2.25 |
2 |
1 |
1.6 |
1.8 |
33.5 |
2960 |
1x300 |
61/2.52 |
2 |
1 |
1.6 |
1.9 |
36.1 |
3610 |
1x400 |
61/2.85 |
2 |
1.2 |
2 |
2 |
40.5 |
4600 |
1x500 |
61/3.20 |
2.2 |
1.2 |
2 |
2.1 |
44.2 |
5680 |
1x630 |
127/2.52 |
2.4 |
1.2 |
2 |
2.2 |
48.8 |
7160 |
1x800 |
127/2.85 |
2.6 |
1.4 |
2.5 |
2.4 |
55.4 |
9150 |
1x1000 |
127/3.20 |
2.8 |
1.4 |
2.5 |
2.5 |
60.6 |
11270 |

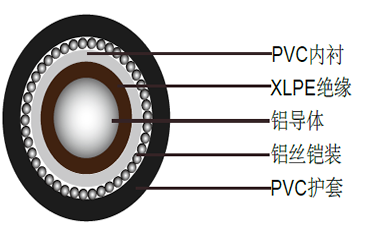

单芯1900/3300 V实心铝导体电缆
标称
导体截面积 |
标称
绝缘厚度 |
标称
内衬厚度 |
标称铝丝
铠装直径 |
标称
护套厚度 |
标称外径 |
标称重量 |
mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
1x50 |
2 |
0.8 |
1.25 |
1.6 |
19.4 |
600 |
1x70 |
2 |
0.8 |
1.25 |
1.6 |
20.9 |
710 |
1x95 |
2 |
0.8 |
1.25 |
1.6 |
22.5 |
810 |
1x120 |
2 |
1 |
1.6 |
1.7 |
25.2 |
1065 |
1x150 |
2 |
1 |
1.6 |
1.7 |
26.5 |
1210 |
1x185 |
2 |
1 |
1.6 |
1.8 |
28.3 |
1390 |
1x240 |
2 |
1 |
1.6 |
1.8 |
30.5 |
1630 |
1x300 |
2 |
1 |
1.6 |
1.9 |
32.8 |
1900 |

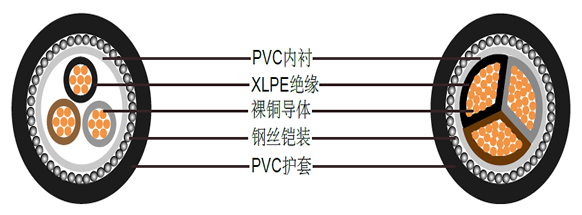

三芯600/1000 V，多股铜导体
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
mm2 |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
3x16 |
7/1.70 |
2 |
1 |
1.6 |
1.8 |
29.3 |
1600 |
3x25 |
7/2.14 |
2 |
1 |
1.6 |
1.8 |
32.2 |
2060 |
3x35 |
7/2.52 |
2 |
1 |
1.6 |
1.9 |
34.8 |
2400 |
3x35* |
7/2.52 |
2 |
1 |
1.6 |
1.9 |
31.1 |
2400 |
3x50* |
19/1.78 |
2 |
1.2 |
2 |
2 |
34.7 |
3200 |
3x70* |
19/2.14 |
2 |
1.2 |
2 |
2.1 |
38 |
3800 |
3x95* |
19/2.52 |
2 |
1.2 |
2 |
2.2 |
41.4 |
4730 |
3x120* |
37/2.03 |
2 |
1.4 |
2.5 |
2.3 |
45.7 |
6070 |
3x150* |
37/2.25 |
2 |
1.4 |
2.5 |
2.4 |
48.5 |
7010 |
3x185* |
37/2.52 |
2 |
1.4 |
2.5 |
2.5 |
51.9 |
8270 |
3x240* |
61/2.25 |
2 |
1.6 |
2.5 |
2.6 |
56.9 |
10310 |
3x300* |
61/2.52 |
2 |
1.6 |
2.5 |
2.7 |
61.2 |
12300 |
3x400* |
61/2.85 |
2 |
1.6 |
2.5 |
2.9 |
66.6 |
14500 |
*扇形多股导体（2类）

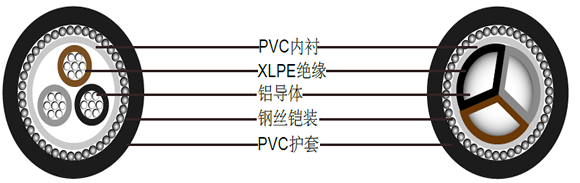

三芯600/1000 V，实心铝导体电缆
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
3x16 |
2 |
1 |
1.6 |
1.8 |
27.9 |
1540 |
3x25 |
2 |
1 |
1.6 |
1.8 |
30.4 |
1780 |
3x35 |
2 |
1 |
1.6 |
1.9 |
32.7 |
2040 |
3x35* |
2 |
1 |
1.6 |
1.9 |
29.7 |
2040 |
3x50* |
2 |
1.2 |
2 |
2 |
33 |
2760 |
3x70* |
2 |
1.2 |
2 |
2.1 |
36 |
3210 |
3x95* |
2 |
1.2 |
2 |
2.2 |
39.1 |
3625 |
3x120* |
2 |
1.4 |
2.5 |
2.3 |
43.1 |
4820 |
3x150* |
2 |
1.4 |
2.5 |
2.4 |
45.6 |
5410 |
3x185* |
2 |
1.4 |
2.5 |
2.5 |
48.7 |
6070 |
3x240* |
2 |
1.6 |
2.5 |
2.6 |
53.2 |
7150 |
3x300* |
2 |
1.6 |
2.5 |
2.7 |
57.2 |
8120 |
|
|
|
